1、噴霧通風無填料冷卻塔

  采用獨特的噴霧噴嘴安裝在河南閉式冷卻塔底上部進風處，有噴霧自旋無電機送風和塔頂排風兩種方式。將熱水經噴嘴內旋片時產生內旋流形成細微霧狀化噴出，使霧狀存 在、向上噴順流亦下落逆流兩個冷卻時效。霧化均勻無中空現象，冷卻效果穩定、電能消耗低、漂水率0.01％，不用填料、造價低壽命長，符合 GB7190.1-1997國家標準。使用范圍冶金、食品、化工、高濁、高溫、防腐冷卻塔。

2、逆流塔

  1、水在塔內填料中，水自上而下，空氣自下而上，兩者相互對流。

逆流冷卻塔熱力性能好、分三個冷卻段：①布水器到填 料頂這一空間，此段的水溫較高，所以仍可將熱量傳給空氣。②填料水與空氣熱交換段。③填料至集水池空間淋水段，水在此段被冷卻稱之為“尾效”。在我國北方 水溫可下降1-2℃。綜上所述，逆流塔比橫流塔在相同的情況下，填料體積小20％左右，逆流塔熱交換過程更合理冷效高。

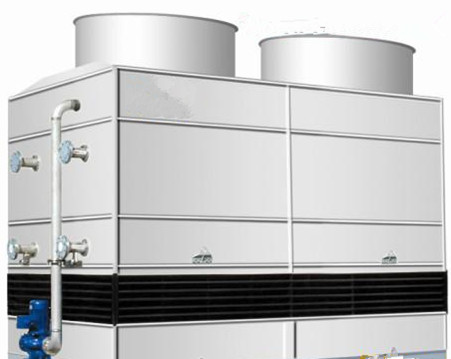

  3、閉式冷卻塔配水系統不易堵塞、淋水填料保持清潔不易老化、濕氣回流小、防凍化冰措施更容易。多臺可組合設計，冬季以所需的水溫水量可合并單臺運行或全部停開風機。

  4、施工安裝檢修容易、費用低，常用在空調和工業大、中型冷卻循環水中。

3、橫流塔

  l、水在塔內填料中，水自上而下，空氣自塔外水平流向塔內兩者流向呈垂直正交一種冷卻塔。常用在噪聲要求嚴格的居民區內，是空調界使用較多的冷卻循環塔。 優點：節能、水壓低、風阻小、亦配置低速電機、無滴水噪聲和風動噪聲，填料和配水系統檢修方便。   2、可隨建筑形狀隨意構筑基礎多臺放置，根據所需的水溫分別啟動單臺或多臺冷卻塔。   3、應注意的是：框架要多40％熱交換時要有較多的填料體積，填料易老化、配水孔易堵塞、防結冰不好、濕氣回流大。橫流塔的優點正是逆流塔的缺點。



為了更好的促進冷卻塔的運用，它通常都采用戶外立式冷卻塔專用電機，這類電機具有效率高，耗電省，防水性能好等特點。水在冷卻塔滴下時，冷卻風機使之與空氣較充分的接觸，將熱量傳遞給周圍空氣，將水溫降下來。 由于冷卻塔的設備容量是根據在夏天最大熱負載的條件下選定的，也就是考慮到最惡劣的條件；然而在實際設備運行中，由于季節、氣候、工作負載的等效熱負載等諸多因素的影響，使得機組設備經常是處于在較低熱負載的情況下運行，所以機組的耗電常常是不必要的和浪費的。 因此，使用變頻調速控制冷卻風機的轉速，在夜間或在氣溫較低的季節氣候條件下，通過調節冷卻風機的轉速和冷卻風機的開啟臺數，節能效果就非常顯著。在典型的冷卻塔風機控制系統中，變頻器可以利用內置PID功能，可以組成以溫度為控制對象的閉環控制。 卻塔風機的作用是將出水溫度降到一定的值，其降溫的效果可以通過變頻器的速度調整來進行。與此同時，被控量與設定值的差值經過變頻器內置的PID控制器后，送出速度命令并控制變頻器頻率的輸出，最終調節冷卻塔風機的轉速。 作為空調系統總能耗的重要組成部分之一，冷卻水系統采用截止閥對冷卻水流量進行調節將導致能量的浪費，在部分負荷時固定冷卻水流量以及不對冷卻塔風機電機進行控制也將浪費大量電能。
